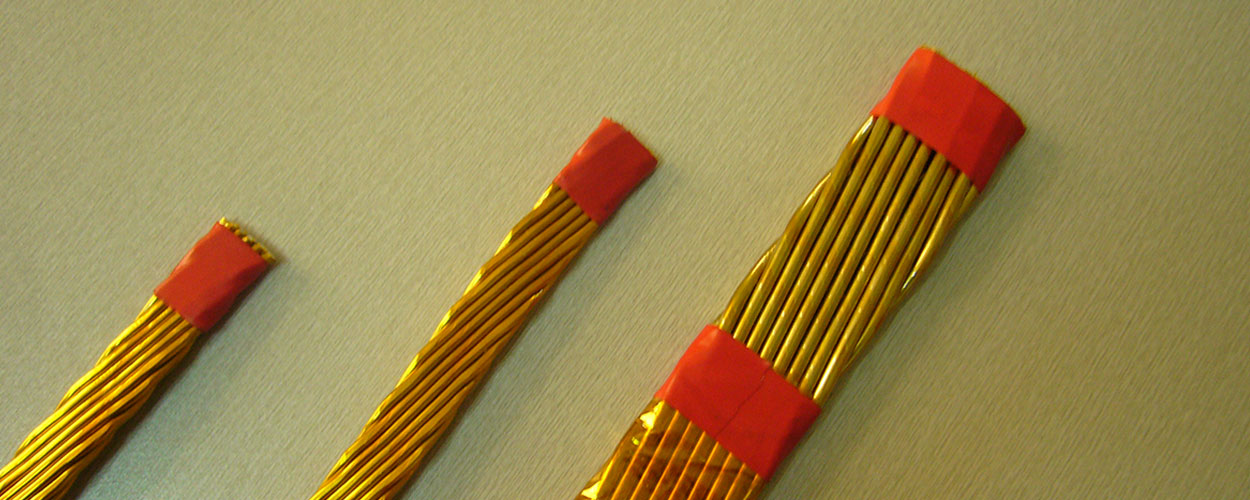

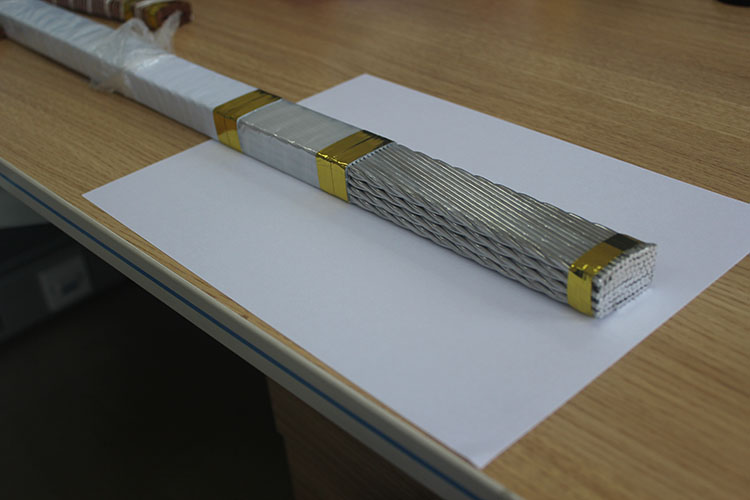

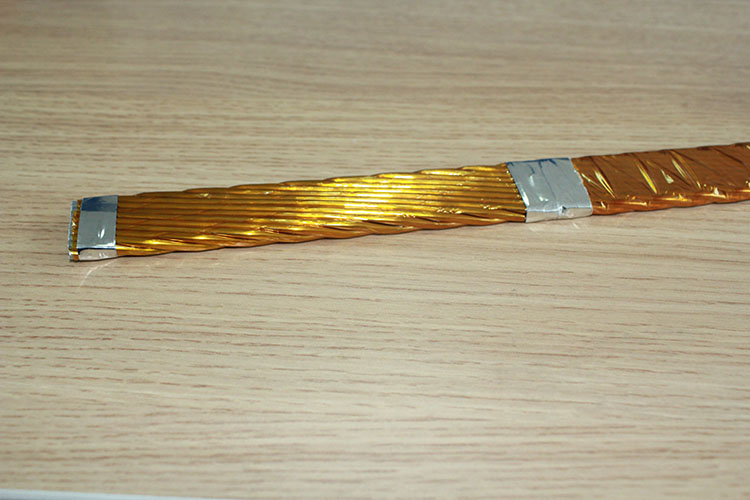

扁形换位铝导线是由多根铝导体和薄膜绝缘层及复合绝缘层组成，其中换位导线主体为偶数根包覆绝缘薄膜的无缺陷圆铝线在一定节距内，按照同一方向、同一角度换位、整形，构成双层排列的换位矩形绞线。经整形后的换位导线绕包绝缘薄膜层和绝缘薄膜及无纺布构成的复合绝缘层。薄膜绝缘层在内层，复合绝缘层在外侧。产品耐温等级可达到C级，生产根数范围:10~42根，主要应用于大型电力工程项目的干式空心电抗器绕组中。产品获得国家省级科技进步二等奖荣誉。

产品名称：全绝缘扁形换位铝导线

生产范围：根数：10～42根

单线直径：0.800～5.000mm

产品型号：WB/WF/WH

执行标准：Q/12NJ 4583-2016、客户标准及技术协议

绝缘材料：PET聚酯膜、PI聚酰亚胺薄膜、DM复合布、DK复合布、涤玻混织带

优点:

1、相比与多根单丝导线绕制，涡流损耗小。

2、绕制方便、有效地提高了空间的利用率。

3、由于单线之间的换位，使绕组具有较高的机械强度。

产品用途：用于各种干式空心电抗器的绕组。
